전동기 부하시 변압기 용량선정
 글쓴이 : 한일변압기
조회 : 8,578

-전동기 부하 시 변압기 용량의 선정-

단시간에 큰 기동전류가 흐르는 비교적 대용량의 전동기 부하에서는 변압기 용량이 열적으로
단시간 견디는 데는 충분하다고 하더라도 전압 강하에 의하여 전자접촉기가 동작불량을 일으키거나 접촉불량을 일으키는 일이 있으므로 전압강하가 전원전압의 10% 이내가 되도록 변압기의 용량을 정하여야 한다.
따라서 다음에 언급되는 변압기 용량의 선정 방법도 전동기 기동시의 순간 과전류로 인한

변압기 2차 단자의 전압 Drop이 10% 이내로 제한하는 전제로 계산 되었다.

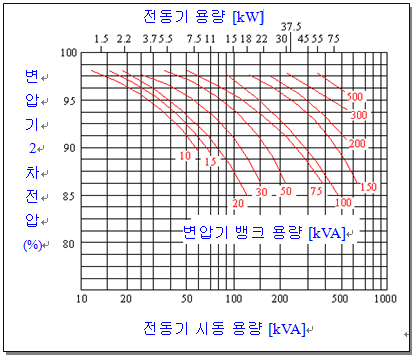

전동기의 기동 시(전전압 시동)의 전압강하는 아래의 그래프와 같이 된다.
즉, 37[kW]의 삼상 유도전동기를 전전압, 즉 직입 시동하는 경우에 전압강하를 10(%) 이내로 하기 위하여는 75[kVA]이상의 변압기 용량이 필요하게 된다.
